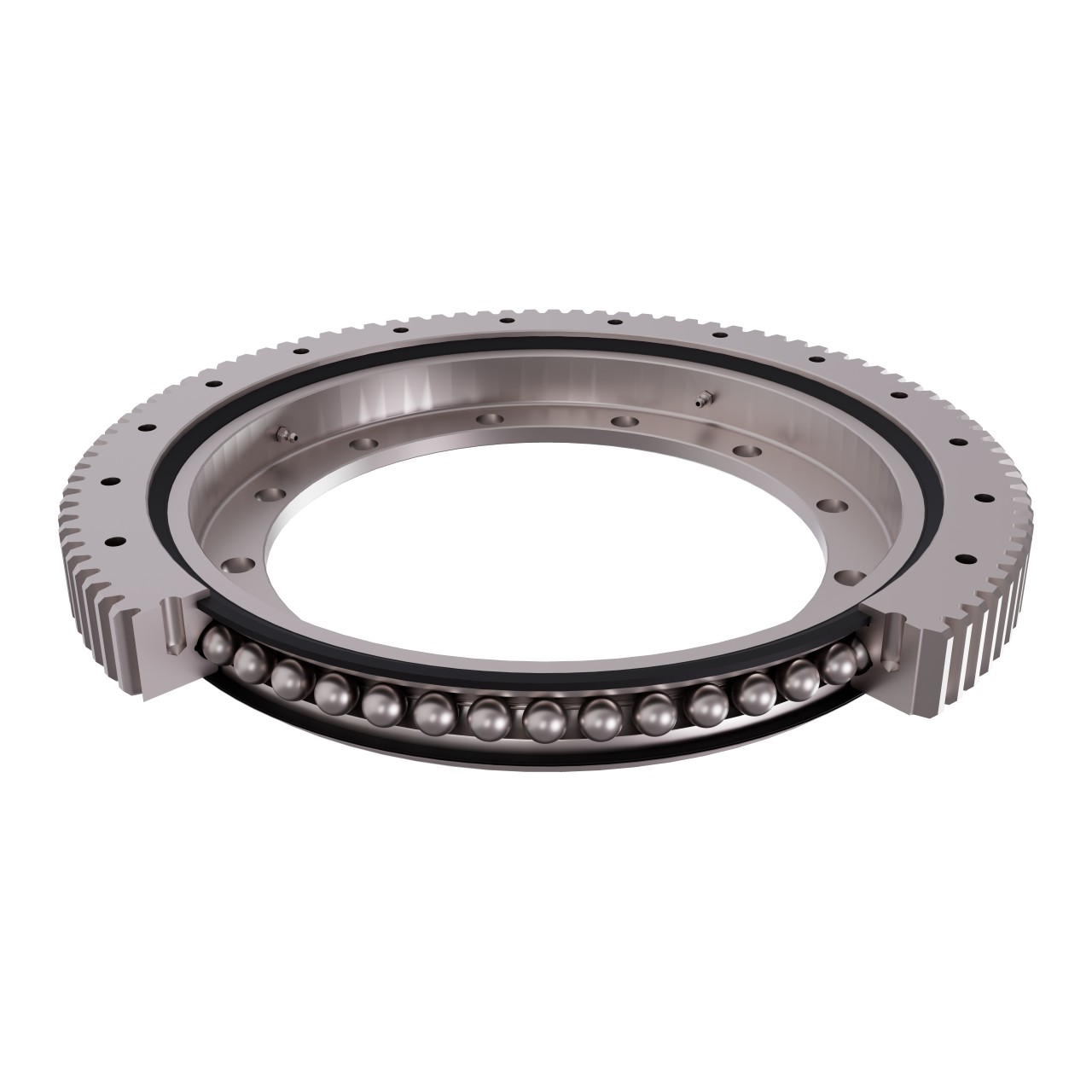

Corona de giro dentado exterior FEG 505 20 AA LM
399,30 €
Hay existencias
Corona de giro con dentado exterior referencia FEG 505 20 AA LM. Diseñada para soportar cargas axiales, radiales y momentos flectores de forma simultánea. Alta fiabilidad y precisión.
Hay existencias
Descripción
Descripción General del Producto
La corona giratoria o rodamiento de giro FEG 505 20 AA LM es una solución de alto rendimiento (con dentado exterior) fabricada con los estándares de calidad más exigentes. Su diseño de rodamiento de bolas con contacto de cuatro puntos permite absorber eficazmente cargas radiales, cargas axiales y momentos flectores combinados de forma simultánea.
Aplicaciones Recomendadas
Gracias a su robustez, la referencia FEG 505 20 AA LM es ideal para aplicaciones industriales de trabajo pesado como grúas, excavadoras, plataformas elevadoras, maquinaria forestal, mesas giratorias, sistemas de manipulación de materiales y turbinas eólicas.
Medidas principales y datos de rendimiento
| Símbolo | Valor | Descripción |
|---|---|---|
| di | N/D mm | Diámetro del agujero |
| H | 56 mm | Altura |
| Da | N/D mm | Diámetro exterior |
| T | 12 mm | Longitud centraje anillo exterior |
| t | 12 mm | Longitud centraje anillo interior |
| ha | 44,5 mm | Ancho del anillo exterior |
| hi | 44,5 mm | Altura del anillo individual |
| ≈m | 27,30 kg | Peso (estimado sin pallet) |
Medidas
| Símbolo | Valor | Descripción |
|---|---|---|
| Ja | 469 mm | Diámetro de los agujeros de fijación en el anillo exterior |
| Ji | 376 mm | Diámetro de los agujeros de fijación en el anillo interior |
| na | 24 | Número de agujeros en el anillo exterior |
| ni | 24 | Número de agujeros en el anillo interior |
| d1 | 18 mm | Diámetro del agujero de fijación |
Rango de temperatura
| Símbolo | Valor | Descripción |
|---|---|---|
| Tmin | -25 °C | Temperatura de funcionamiento mínima |
| Tmax | 80 °C | Temperatura de funcionamiento máxima |
Factores de cálculo
| Símbolo | Valor | Descripción |
|---|---|---|
| C0a | 538 kN | Capacidad de carga estática axial |
| C0r | 242 kN | Capacidad de carga estática radial |
| Ca | 188 kN | Capacidad de carga dinámica axial |
| Cr | 150 kN | Capacidad de carga dinámica radial |
Beneficios Clave
- Durabilidad: Fabricada con acero de alta resistencia y tratada térmicamente para evitar el desgaste.
- Optimización de espacio: Diseño compacto que sustituye a los sistemas clásicos de doble rodamiento.
- Intercambiabilidad: Dimensiones estandarizadas compatibles con las principales marcas del sector (Schaeffler, INA, etc.).
Información adicional
| Peso | 39 kg |
|---|
